Montagekennziffern
Weiterführendes Wissen
Für einzelne HEIM & HAUS Produkte, wie beispielsweise Markisen oder Terrassendächer, gibt es die sogenannten Montagekennziffern. Diese geben die spezifische Einbausituation und Befestigung des Produktes an und sind daher bereits beim Aufmaß zu notieren.
Warum sind Montagekennziffern so wichtig?
Befestigung
Mittels der Montagekennziffern (MKZ) wird festgelegt, wie genau das Produkt befestigt wird.
Das Werk liefert immer das zur MKZ benötigte Montagezubehör, z.B. Markisenböcke, Dachsparrenhalter u.ä. in der vorgeschriebenen Menge mit. Um für die handwerksgerechte Montage entsprechend ausgerüstet zu sein, ist daher eine korrekte Angabe der Montagekennziffern essentiell.
Beispiel
MKZ 4 Montage an tragfähigen Dachsparren mit DSH kurz 20 cm Mindestquerschnitt 6 x 16 cm Mindestquerschnitt 7 x 16 cm mit speziellen Befestigungsmitteln Keine WWK verbindlich erreichbar! |
Sicherheit
Einzelne Montagen sind für bestimmte Produkte nicht freigegeben und dürfen auf diese Art nicht befestigt werden. Aus Sicherheitsaspekten ist die gewissenhafte Angabe der Montagekennziffer somit unerlässlich, um eine fachgerechte und den Sicherheitsstandards von HEIM & HAUS entsprechende Montage zu gewährleisten!
Die Windwiderstandsklasse wird ebenfalls durch die Art der Montage beeinflusst, verbindliche Windwiderstandsklassen (WWK) können nur bei bestimmten Montagen erreicht werden.
Beispiel

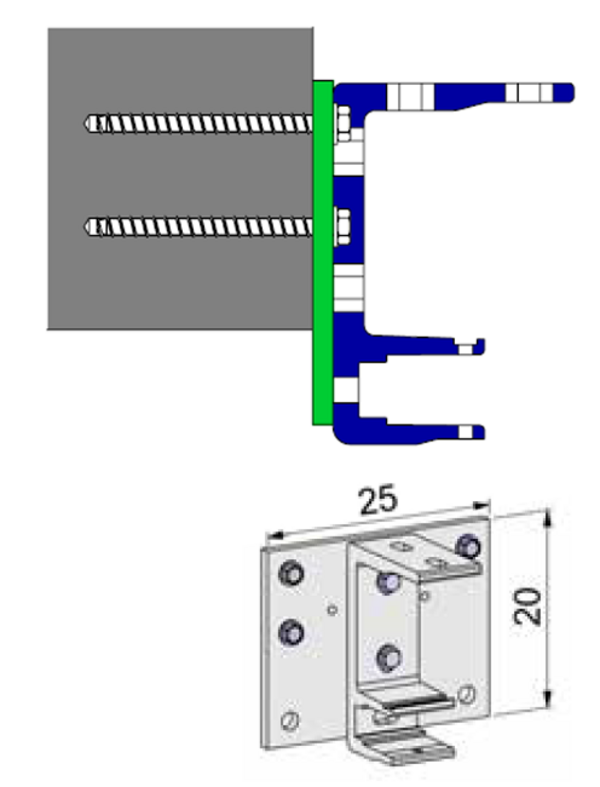

MKZ 32 Wandmontage mit Universalplatte 25/20/1,2 Alu auch zur stirnseitigen Montage vor Balkonplatten, Mindestdicke 16 cm. Der freihängende Überstand darf max. 5 cm betragen. Befestigung nur in Beton mit 3 Schrauben zulässig. Keine WWK verbindlich erreichbar! |
Technische Einschränkungen
Bei bestimmten Montagen können technische Einschränkungen vorliegen, sodass einzelne Produkte in der vom Kunden gewünschten Ausführung so nicht montiert werden können. Die korrekte Montagekennziffer gibt die entsprechenden Einschränkungen an.
Bauseits müssen gegebenenfalls bestimmte Vorkehrungen getroffen werden, um die Montage zu ermöglichen.
Beispiel
MKZ 54 Montage auf geneigtem Dach Reserveziegel sind bauseits bereitzuhalten, da Bruch beim Schneiden möglich. |
Mehrkosten
Sollten durch die Art der Montage Mehrkosten entstehen oder weiterführende Arbeiten anfallen, die standardmäßig nicht von HEIM & HAUS übernommen werden, geht dies aus den Montagekennziffern hervor.
Beispiel
MKZ 22 Montage auf Kundenwunsch mit THERMAX-/AMO-Dübel als Alternative zu MKZ 21 gegen Mehrpreis bis max. 21 cm Dämmstärke Tragrohrmarkisen bei WDVS bis max 21 cm Dicke und max. 350 cm Ausfall mit 2 THERMAX-/AMO-Dübeln. Keine WWK verbindlich erreichbar! |
Wo sind die Montagekennziffern zu finden?
Wie alle wichtigen Infos rund um die Montage der einzelnen Produkte finden sich auch die Montagekennziffern im Montagehandbuch und im E-Aufmaß.
Wo muss die Montagekennziffern eintragen werden?
Die Montagekennziffer wird immer beim Aufmaß auf dem Maßblatt eingetragen. Dabei muss darauf geachtet werden entsprechend zutreffende Zusatzinformationen mit anzugeben.
Der MKZ-Finder im PSI
Sollte Unterstützung bei der richtigen Auswahl der Montagekennziffer benötigt werden, befindet sich im PSI unter Informationen > MKZ-Finder ein hilfreiches Tool, welches auf Basis der eingegebenen Informationen mögliche Montagekennziffern vorschlägt. So kann man sicherstellen, dass die korrekten Montagekennziffern ausgewählt werden.
